概述
　　RZXS系列壓力式斜板除砂器主要用于去除水中的細小砂粒。廣泛地應用在管井、大口井、滲渠及其它含砂量較高的各類供水工程中。
　　
　　設備規格

主管規格	處理水量				運行重量(T)
	設計流速（m/s)	處理水量（m3/h)	設計流速（m/s)	處理水量（m3/h)
Φ400	0.15	38	0.2	50	0.9
Φ500		74		98	1.3
Φ600		110		149	1.8
Φ700		150		205	2.4
Φ800		190		257	3.3
Φ900		270		360	4
Φ1000		330		448	4.8
Φ1200		495		660	7.4
Φ1400		680		907	9.6
Φ1600		880		1176	12.6

　　主要技術參數
　　1、水頭損失
　　設計流速：0.15～0.20米/秒
　　水頭損失：0.06～0.20米
　　2、除砂率
　　砂粒徑為：0.07＜d＜0.1毫米　　除砂率：≥90%
　　砂粒徑為：d≥0.1毫米　　　　　 除砂率：≥98%
　　3、工作壓力
　　可根據工程所需工作壓力設計生產。

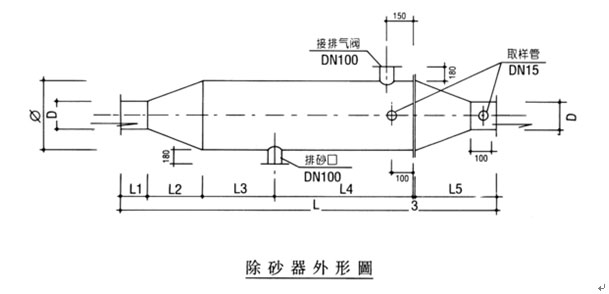

　　安裝尺寸

主管規格	進出口直徑D（mm)	總長L（mm)	外形尺寸?。╩m)
			Φ	L1	L2	L3	L4	L5	L6
Φ400	159	4953	426	150	500	1100	2000	1000	200
Φ500	219		529
Φ600	273		630
Φ700	273		720
Φ800	325	5253	820	200	750
Φ900	377		920
Φ1000	426		1020
Φ1200	478	5503	1220		1000
Φ1400	529		1420
Φ1600	630		1620

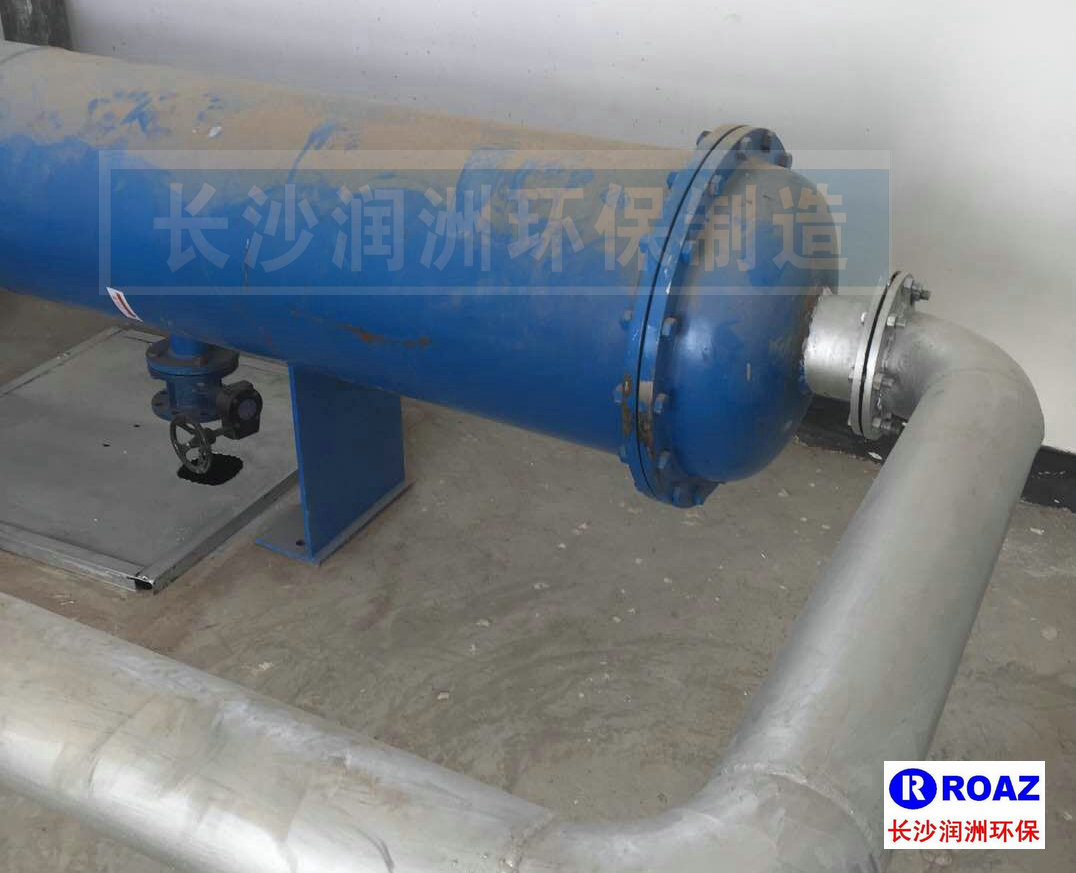

  壓力式斜板除砂器使用現場
